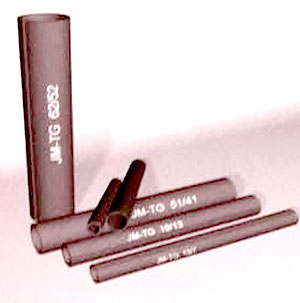

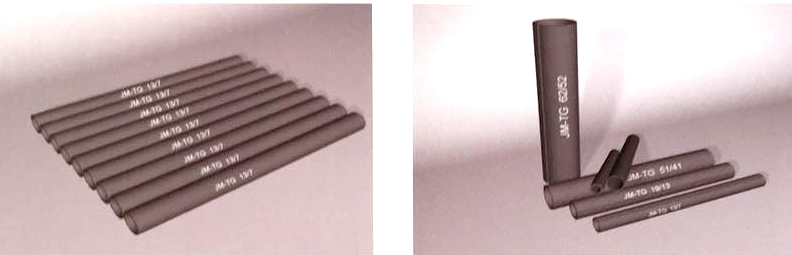

JM-TG耐火套管
JM-TG型耐火套管由一种特殊混合材料加工而成,遇到火焰和一定高温时迅速膨胀,在此过程中形成一种绝缘良好的多孔介质,从而达到隔热阻火目的。
防火套管不含卤素,且有低烟和高氧指数的特性产品。
防火套管分为带纵向切口的防火套管和无纵向切口的防火填充管两种。
施工时按下表根据电缆 / 管道外径选择相应规格的防火套管进行包裹,剩余的密封空间应用表中带*号标记的无纵向切口的防火填充管进行填充。
套管规格:
型号
|
外径
|
内径
|
适用电缆直径
|
mm
|
mm
|
mm
|
JM-TG11/5*
|
11
|
5
|
4-6
|
JM-TG13/7
|
13
|
7
|
6-8
|
JM-TG15-9
|
15
|
9
|
8-10
|
JM-TG17/11*
|
17
|
11
|
10-12
|
JM-TG19-13
|
19
|
13
|
12-14
|
JM-TG21-15
|
21
|
15
|
14-16
|
JM-TG23-17
|
23
|
17
|
16-18
|
JM-TG25-19*
|
25
|
19
|
18-20
|
JM-TG29-21
|
29
|
21
|
20-22
|
JM-TG31-23
|
31
|
23
|
22-24
|
JM-TG33-25
|
33
|
25
|
24-26
|
JM-TG36-28
|
36
|
28
|
26-29
|
JM-TG40-30
|
40
|
30
|
29-32
|
JM-TG43-33
|
43
|
33
|
32-25
|
JM-TG47-37
|
47
|
37
|
35-39
|
JM-TG51-41
|
51
|
41
|
39-43
|
JM-TG56-46
|
56
|
46
|
43-49
|
JM-TG62-52
|
62
|
52
|
49-55
|
常规防火套管的长度有100mm、150mm、200mm、250mm四种,也可根据电缆框(筒)的实际深度来定做。
|
|
